〒２１６−００３５　神奈川県川崎市宮前区馬絹１６３０
TEL:０４４−８６５−５７８３　
FAX:０４４−８５７−５３８７
E‐MAIL：k-deku@tc.catv.ne.jp

なお、価格・取引条件等は直接「神奈川でく工房」に御連絡ください。

・販売取り扱い品一覧

※写真をクリックすると拡大写真が表示されます。

NO	写　真	名　称	製　品　説　明	カタログ（PDF）	説明図面（PDF）

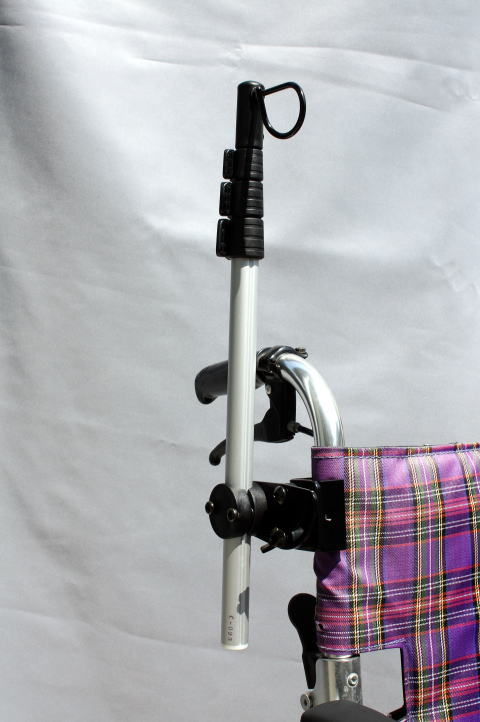

1		エクスポール	ＴＡＩＳコード：00945-000001 分類コード：122489 車いす、バギーなどのパイプや背シートなどが張ってある非開放型のパイプにも自由に取り付けが出来ます。また、横パイプにも簡単に取り付けられ、取り付けの場所を選びません。 全長は400ｍ／ｍ〜1.260ｍ／ｍまでの無段階高さ調整式。 取り付け角度は、取り付けパイプに平行から90度の無段階調整式。 フック方向は、360度調整可能。 取り付け位置方向は左右勝手組み換え可能。 クランプ部はΦ19ｍ／ｍ〜28ｍ／ｍパイプ　（角パイプ16ｍ／ｍ〜21ｍ／ｍ）に対応。

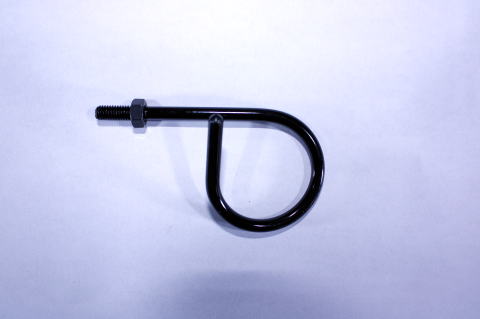

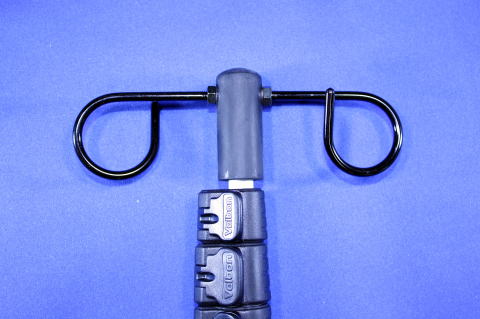

		エクスポール用 　　　　オプションフック	「エクスポールＥＰ06」よりポール先端部仕様が変更になり、オプション部品の取り付けにより両側フックタイプとすることが出来るようになりました。 標準タイプでは、片側フックタイプのみでのお届けになります。お客様の使用条件や、ご要望により、現場での簡単な取り付けで変更が可能です。

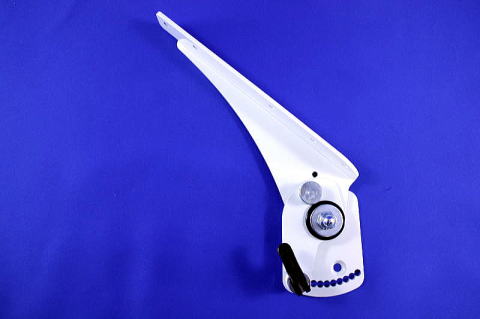

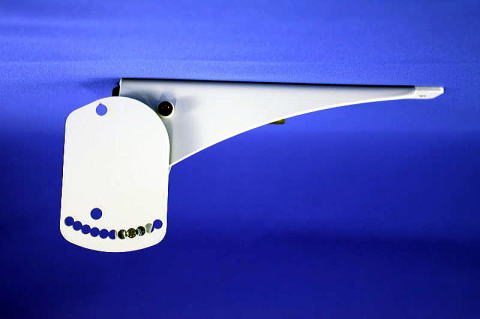

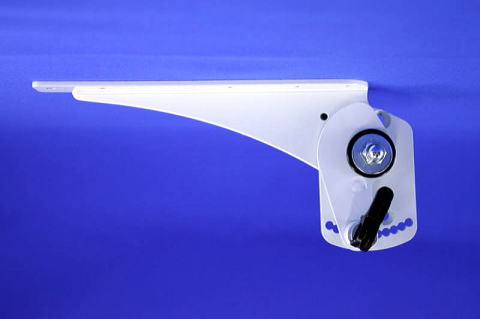

2		跳ね上げ式肘掛金具 　（アイボリー・黒）	指などの挟み込みが無い様に安全性を最重要課題として開発した跳ね上げ式肘掛金具です。 アームレストの角度調整は、セーフティープランジャー（特許取得済み）ピンの位置調整によりワンタッチで簡単に確実に出来ます。 また、各部材質・仕様の見直しにより強度アップを図り、全方向静耐荷重35�s以上の強靭な構造としました。 跳ね上げ時に、90度位置にストッパーが付き後方まで回転しません。 ※ 注意 ※ この肘掛金具は、跳ね上げ方向へのアームの固定は出来ません。固定が必要な場合は、角度調整式肘掛金具をご使用ください。 明細は、別紙の肘掛説明図面をご覧下さい。 【仕様】 指などの挟み込みが無い様に安全性を最重要課題として開発した跳ね上げ式肘掛金具です。アームレストの角度調整は、セーフティープランジャー（特許取得済み）ピンの位置調整によりワンタッチで簡単に確実に出来ます。 また、各部材質・仕様の見直しにより強度アップを図り、全方向静耐荷重35�s以上の強靭な構造としました。 跳ね上げ時に、90度位置にストッパーが付き後方まで回転しません。 ※ 注意 ※ この肘掛金具は、跳ね上げ方向へのアームの固定は出来ません。固定が必要な場合は、角度調整式肘掛金具をご使用ください。 明細は、別紙の肘掛説明図面をご覧下さい。 【仕様】 パット取り付け部：幅25ｍ／ｍ ×長200ｍ／ｍ 取り付け穴：M6皿ネジ穴２箇所 × ピッチ60ｍ／ｍ 角度調範囲：下方18度〜水平〜上方42度 6度ピッチ 材質：SＰCC（表面焼入れ材） SCM45（焼入れ材） その他 塗装色：アイボリー（焼付け塗装）・黒（カチオン電着塗装） ※ 注文時、塗装色を御指定下さい。

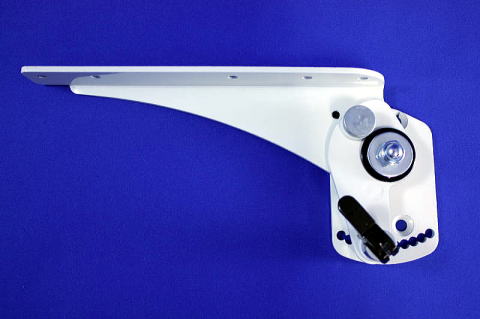

3		角度調整式肘掛金具 　（アイボリー・黒）	指などの挟み込みが無い様に安全性を最重要課題として開発した角度調整式肘掛金具です。 アームレストの角度調整は、セーフティープランジャー（特許取得済み）ピンの位置調整によりワンタッチで簡単に確実に出来ます。 アームレストを跳ね上げる場合は、ツマミを緩め、アームレストをフリー状態にすれば簡単に出来ます。 また、ツマミを別の穴に固定すればアームレスト上に設けられたテーブルの角度を簡単に上方42度まで調整出来る肘掛金具となります。 各部材質・仕様の見直しにより強度アップを図り、全方向静耐荷重35�s以上の強靭な構造としました。 跳ね上げ時に、90度位置にストッパーが付き後方まで回転しません。 【仕様】 パット取り付け部：幅25ｍ／ｍ × 長200ｍ／ｍ 取り付け穴：M6皿ネジ穴2箇所 × ピッチ60ｍ／ｍ 角度調整範囲：下方18度〜水平〜上方42度 6度ピッチ 素材：SPCC（表面焼入れ材） SCM45（焼入れ材） その他 塗装色：アイボリー（焼付け塗装）・黒（カチオン電着塗装） ※ 注文時、塗装色を御指定下さい。

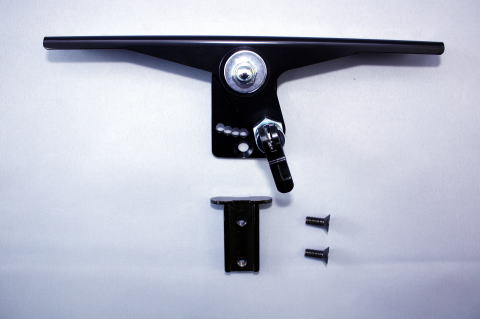

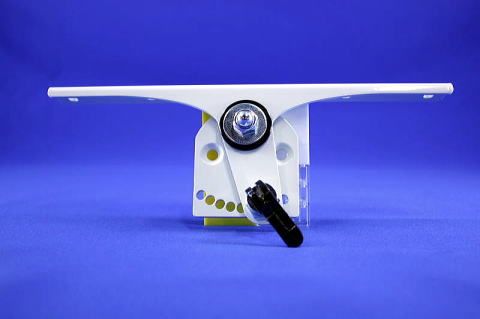

4		センター肘掛金具	座センターに直接取り付けられたアームレストの支柱に用いる角度調整式肘掛金具です。 座席部のチルト角度に合わせて簡単にアームレストの角度を調整する事が出来ます。 また、肘当てパットに取り付けられたテーブルに角度をつける事が出来ます。 ロック機構には、弊社開発のセーフティープランジャー（特許取得済み）を採用しています。 【仕様】 パット取り付け部：25ｍ／ｍ × 240ｍ／ｍ 本体：幅60ｍ／ｍ × 高62ｍ／ｍ 取り付け穴：M6皿ネジ2箇所 × ピッチ40ｍ／ｍ 角度調整範囲：30度〜水平〜45度 素材：素材：SPCC（表面焼入れ材） SCM45（焼入れ材） その他

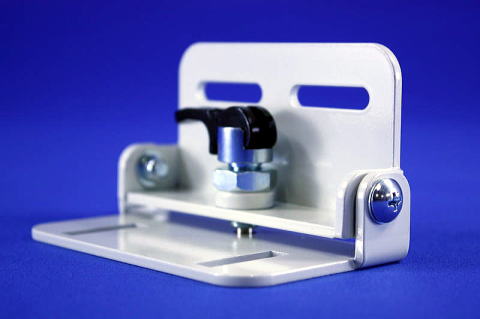

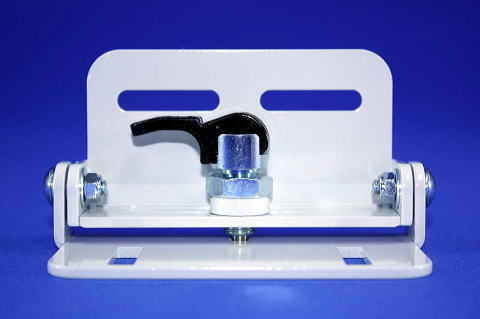

5		ワンタッチ開閉金具	体幹パットの開閉や、各種継ぎ手としてワンタッチで開閉の出来る継ぎ手金具です。 ロック機構には、弊社開発の、セーフティープランジャー（特許取得済み）を採用し、安全性と強度を実現しました。 開閉アングル部は、左右のボルトを外し組み替える事により、裏表反対にする事も出来ます。用途により組み替えてお使い下さい。 【仕様】 本体：幅104ｍ／ｍ × 高58ｍ／ｍ × 奥行き60ｍ／ｍ 取り付け穴：M6ネジ用

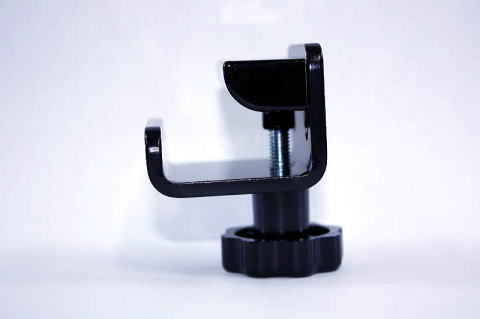

6		パイプクランプ	弊社販売品のエクスポールにも使用されているパイプクランプです。 径19〜28の丸パイプ（角パイプ16〜21ｍ／ｍ）に対応。 締め付けネジは、倍速M６× 1を使用し取り付け、取り外しが迅速に行えます。 本体には、ピッチ30ｍ／ｍでM6タップ穴が有り、様々な物が取り付け可能です。 また、左右対称に2個使いで左右を繋げば、車いす背パイプなどの2本平行に設置してあるパイプなどに様々な物を取り付け・取り外し可能な金具を製作する事が出来ます。 使い方次第で用途はさらに広がります。

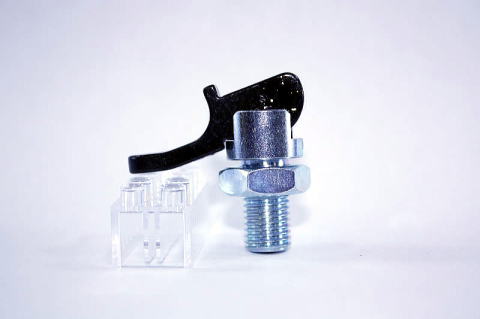

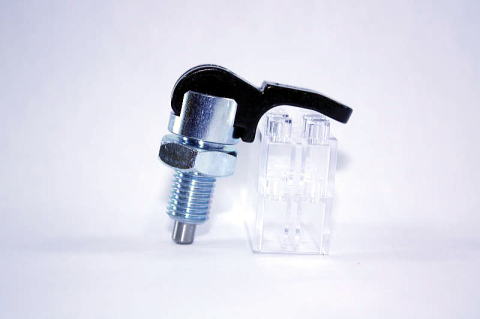

7		セーフティー 　　　　　プランジャー	シンプル構造で強度も強く、安全設計なレバー式インデックスプランジャーです。 ロックされているとき、レバーを不意に押してもピンが抜ける事が無い様な安全設計です。 また、レバーを上げてロック解除したままレバーを反対側に倒しておけばロック解除が保持され、レバーが邪魔になる事が有りません。 取り付けネジ部は、強度を十分に取り、汎用性の高いM10 × ピッチ1.25を採用しています。 【仕様】 レバー：亜鉛ダイキャスト（黒クロメートメッキ） 本体：M10 × ピッチ1.25 × 19Lネジ（SUM22L・ユニクロメッキ） ピン：径5 × 移動量5（SUS304） 付属品：M10 × 1.25ロックナット（ユニクロナット）

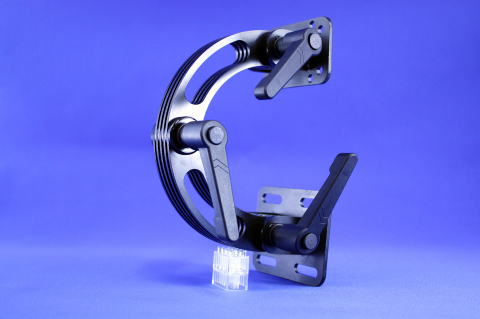

8		ヘッドレス金具	2リンク3関節式の強力固定タイプのヘッドレス金具です。 摩擦力を使った各関節の固定方法に独自の機構を採用し、強力に固定します。上下部分の固定には、クランプレバー、中央にも同じくクランプレバーを配し容易に微妙な位置調整が出来ます。 また、継ぎ手として位置調整が必要な各種パットやスイッチなど機器の固定などにお使い下さい。 【仕様】 各リンク：軸間距離100ｍ／ｍ 取り付け穴：各部M6ボルト使用を想定。片側ベースのみ横位置調整　　　　　　　 用長穴 リンク部材料：表面焼入れ材使用

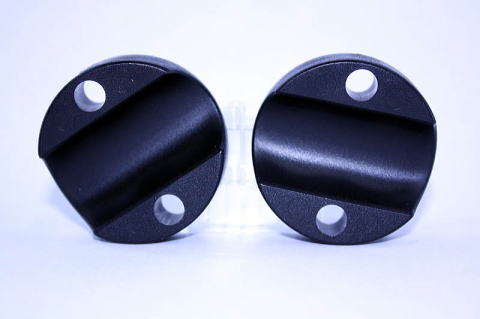

9		パイプホルダー	弊社販売品のエクスポールにも使用されているパイプホルダーです。適応パイプ径は、Φ20用です。 材質：繰り返し曲げに強いポリプロピレン（PP）を使用しています。 取り付け穴：Φ6.5 × 2箇所　穴ピッチ30ｍ／ｍ 色：黒

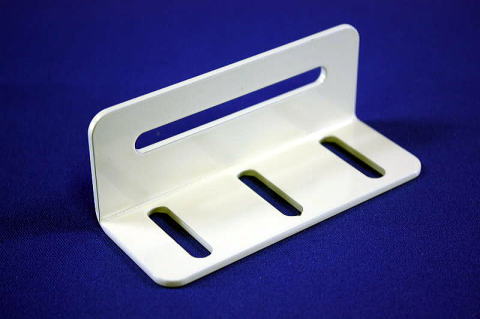

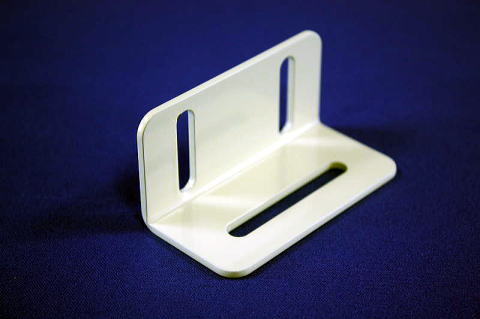

10		体幹パット受け金具・ ST（アイボリー・黒）	主に体幹部を支持するパットを取り付け、位置調整する部品です。 各種部品を取り付けて位置調整するのにも便利に使用出来ます。 このたび板厚を2.3ｍ／ｍに変更し、表面焼入れ処理をしました。これにより、大幅な強度アップを図りました。 【仕様】 取り付け穴：Φ6.2長穴（3＆2箇所） × Φ6.2長穴 寸法：幅90 × 奥行き35 × 高35 材質：SPCC（表面焼入れ処理） 色：アイボリー・黒（塗装）
11		体幹パット受け金具・ ショート（アイボリー・黒）	主に体幹部を支持するパットを取り付け、位置調整する部品です。 各種部品を取り付けて位置調整するのにも便利に使用出来ます。 このたび板厚を2.3ｍ／ｍに変更し、表面焼入れ処理をしました。これにより、大幅な強度アップを図りました。 【仕様】 取り付け穴：Φ6.2長穴（3＆2箇所） × Φ6.2長穴 寸法：幅70 × 奥行き35 × 高35 材質：SPCC（表面焼入れ処理） 色：アイボリー・黒（塗装）

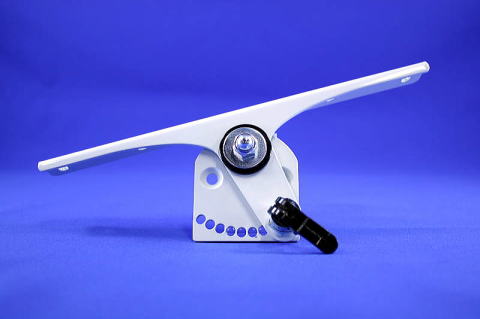

12		センター肘掛・　 　　（株）ミキ・GF用	（株）ミキ製グランドフリッチャー（GF）等の高さ調整式アームサポートの異型縦スライドパイプに取り付ける専用センター肘掛です。 チルト及びリクライニング角度に合わせ簡単に、弊社開発のセーフティープランジャーでワンタッチでアームレストの角度を調整出来ます。 本製品の部品販売は弊社でも行っておりますが、新車購入時での取り付けでは、株式会社 ミキ様で対応して頂いておりますのでご相談下さい。
