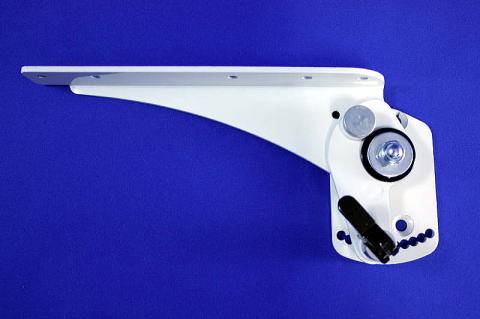

角度調整式肘掛金具（アイボリー・黒） 指などの挟み込みが無い様に安全性を最重要課題として開発した角度調整式肘掛金具です。
アームレストの角度調整は、セーフティープランジャー（特許申請中）ピンの位置調整によりワンタッチで簡単に確実に出来ます。

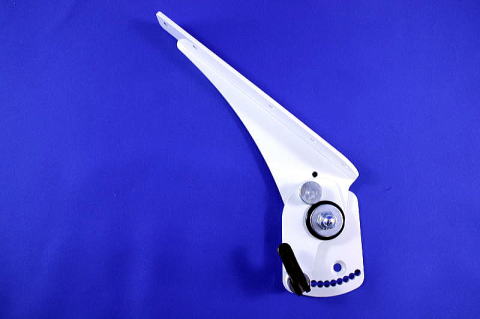

アームレストを跳ね上げる場合は、ツマミを緩め、アームレストをフリー状態にすれば簡単に出来ます。
また、ツマミを別の穴に固定すればアームレスト上に設けられたテーブルの角度を簡単に上方42度まで調整出来る肘掛金具となります。
各部材質・仕様の見直しにより強度アップを図り、全方向静耐荷重35㎏以上の強靭な構造としました。
跳ね上げ時に、90度位置にストッパーが付き後方まで回転しません。
【仕様】
パット取り付け部：幅25ｍ／ｍ × 長200ｍ／ｍ
取り付け穴：M6皿ネジ穴2箇所 × ピッチ60ｍ／ｍ
角度調整範囲：下方18度～水平～上方42度 6度ピッチ
素材：SPCC（表面焼入れ材） SCM45（焼入れ材） その他
塗装色：アイボリー（焼付け塗装）・黒（カチオン電着塗装）
※ 注文時、塗装色を御指定下さい。
4

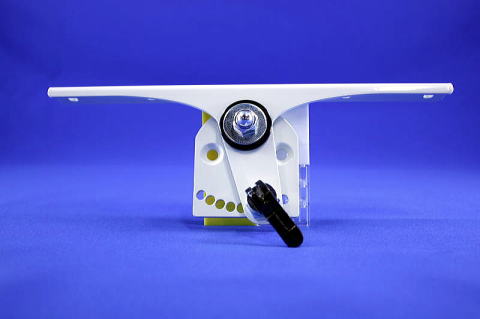

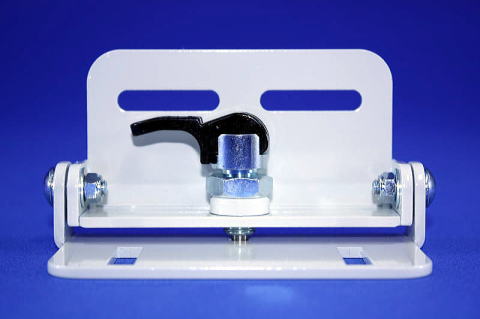

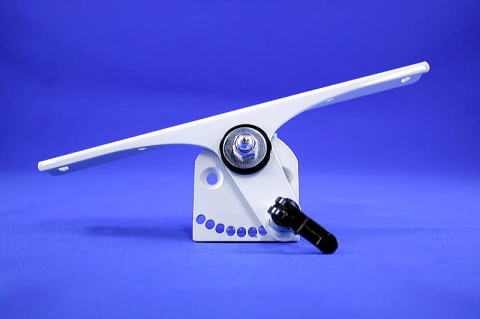

センター肘掛金具 座センターに直接取り付けられたアームレストの支柱に用いる角度調整式肘掛金具です。座席部のチルト角度に合わせて簡単にアームレストの角度を調整する事が出来ます。
また、肘当てパットに取り付けられたテーブルに角度をつける事が出来ます。
ロック機構には、弊社開発のセーフティープランジャー（特許申請中）を採用しています。
【仕様】
パット取り付け部：25ｍ／ｍ × 240ｍ／ｍ
本体：幅60ｍ／ｍ × 高62ｍ／ｍ
取り付け穴：M6皿ネジ2箇所 × ピッチ40ｍ／ｍ
角度調整範囲：30度～水平～45度
素材：素材：SPCC（表面焼入れ材） SCM45（焼入れ材） その他
