エクスポールＴＡＩＳコード：00945-000001
分類コード：122489
車いす、バギーなどのパイプや背シートなどが張ってある非開放型のパイプにも自由に取り付けが出来ます。また、横パイプにも簡単に取り付けられ、取り付けの場所を選びません。
全長は400ｍ／ｍ～1.260ｍ／ｍまでの無段階高さ調整式。
取り付け角度は、取り付けパイプに平行から90度の無段階調整式。
フック方向は、360度調整可能。
取り付け位置方向は左右勝手組み換え可能。
クランプ部はΦ19ｍ／ｍ～28ｍ／ｍパイプ （角パイプ16ｍ／ｍ～21ｍ／ｍ）に対応。

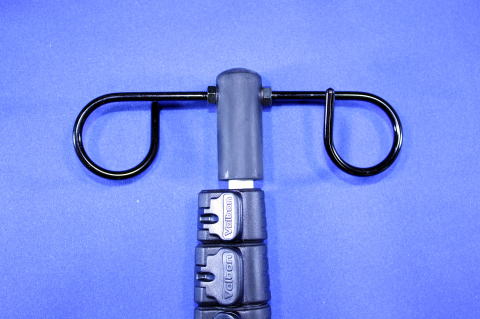

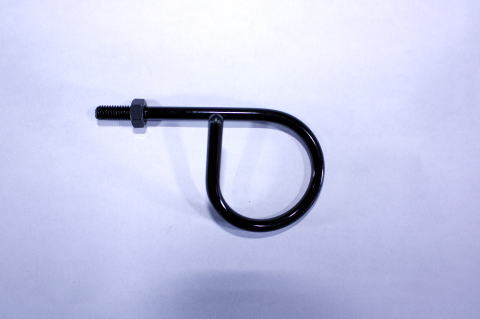

エクスポール用オプションフック 「エクスポールＥＰ06」よりポール先端部仕様が変更になり、オプション部品の取り付けにより両側フックタイプとすることが出来るようになりました。
標準タイプでは、片側フックタイプのみでのお届けになります。お客様の使用条件や、ご要望により、現場での簡単な取り付けで変更が可能です。
2

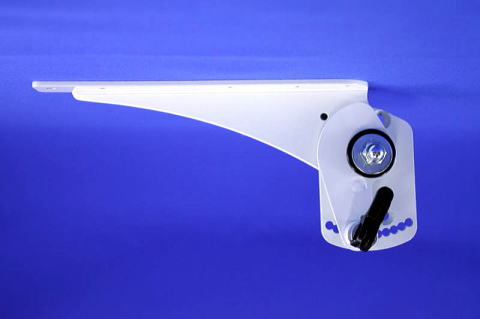

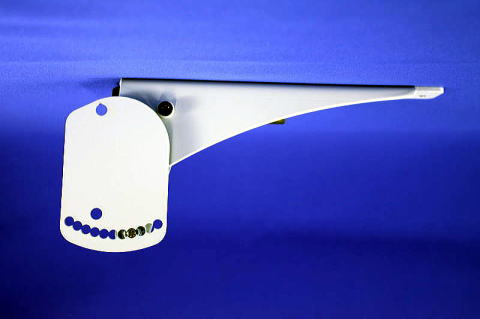

跳ね上げ式肘掛金具（アイボリー・黒）指などの挟み込みが無い様に安全性を最重要課題として開発した跳ね上げ式肘掛金具です。
アームレストの角度調整は、セーフティープランジャー（特許申請中）ピンの位置調整によりワンタッチで簡単に確実に出来ます。
また、各部材質・仕様の見直しにより強度アップを図り、全方向静耐荷重35㎏以上の強靭な構造としました。
跳ね上げ時に、90度位置にストッパーが付き後方まで回転しません。
※ 注意 ※
この肘掛金具は、跳ね上げ方向へのアームの固定は出来ません。固定が必要な場合は、角度調整式肘掛金具をご使用ください。
明細は、別紙の肘掛説明図面をご覧下さい。
【仕様】
指などの挟み込みが無い様に安全性を最重要課題として開発した跳ね上げ式肘掛金具です。アームレストの角度調整は、セーフティープランジャー（特許申請中）ピンの位置調整によりワンタッチで簡単に確実に出来ます。
また、各部材質・仕様の見直しにより強度アップを図り、全方向静耐荷重35㎏以上の強靭な構造としました。
跳ね上げ時に、90度位置にストッパーが付き後方まで回転しません。
※ 注意 ※
この肘掛金具は、跳ね上げ方向へのアームの固定は出来ません。固定が必要な場合は、角度調整式肘掛金具をご使用ください。
明細は、別紙の肘掛説明図面をご覧下さい。
【仕様】
パット取り付け部：幅25ｍ／ｍ ×長200ｍ／ｍ
取り付け穴：M6皿ネジ穴２箇所 × ピッチ60ｍ／ｍ
角度調範囲：下方18度～水平～上方42度 6度ピッチ
材質：SＰCC（表面焼入れ材） SCM45（焼入れ材） その他
塗装色：アイボリー（焼付け塗装）・黒（カチオン電着塗装）
※ 注文時、塗装色を御指定下さい。
